Poço de Visita (PV): Função, Dimensionamento e Execução na Rede de Esgoto

Introdução

Em uma rede coletora de esgoto, a tubulação pode ficar completamente enterrada e inacessível depois que a obra termina. Por isso, alguns pontos precisam permanecer disponíveis para inspeção, limpeza e manutenção. É justamente essa função que o poço de visita desempenha.

Embora pareça apenas uma estrutura de acesso, o PV interfere diretamente na operação hidráulica, na manutenção e na durabilidade da rede. Um fundo canaleta mal executado, uma conexão desalinhada ou um tampão inadequado podem transformar um elemento aparentemente simples em uma fonte permanente de problemas.

Neste artigo, você entenderá.

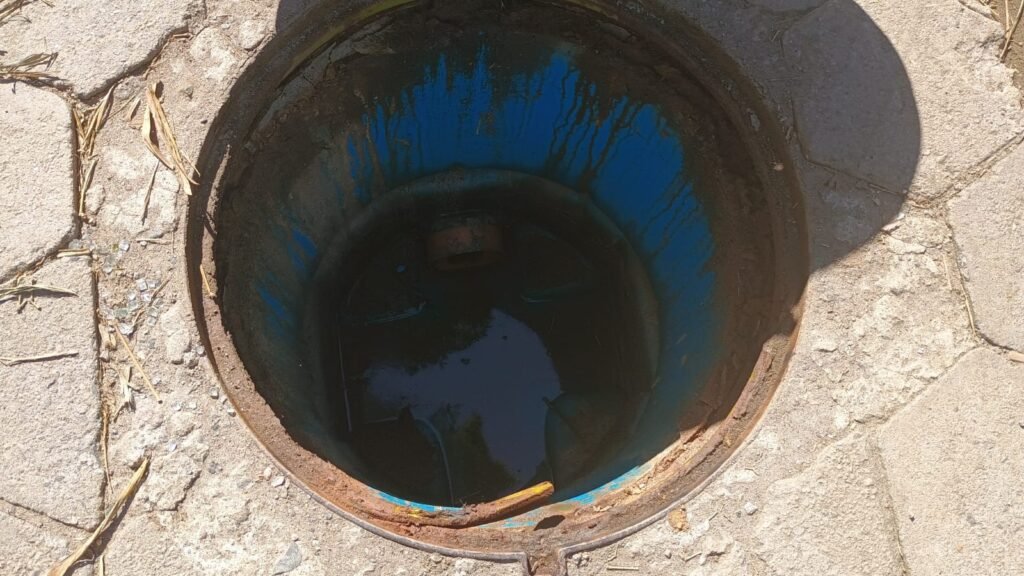

O que é um poço de visita (PV)

O poço de visita (PV) é uma estrutura construída ao longo da rede coletora de esgoto com a finalidade de permitir acesso a determinados pontos da tubulação para inspeção, limpeza, manutenção e conexão entre diferentes trechos.

Como a rede coletora permanece enterrada depois da execução, esses pontos de acesso são fundamentais para permitir intervenções futuras sem a necessidade de escavar toda a tubulação.

Ele é instalado, geralmente:

• Em mudanças de direção
  Permite realizar a alteração de alinhamento da rede e cria um ponto de acesso para inspeção e manutenção.
• Em mudanças de declividade
  Possibilita conectar trechos com diferentes condições geométricas, mantendo as cotas previstas no projeto.
• Em interseções de redes
  Permite reunir diferentes trechos de tubulação em uma estrutura acessível para inspeção e manutenção.
• Em trechos longos
  Cria pontos intermediários de acesso, facilitando operações de limpeza, inspeção e desobstrução.

Para entender como o PV se integra ao sistema hidráulico da rede, veja também Rede coletora de esgoto: dimensionamento, critérios técnicos e boas práticas de execução.

Em resumo, o PV não é apenas uma “caixa de acesso”. Ele é um ponto estratégico de operação e manutenção de uma rede que, depois de enterrada, precisa continuar funcionando por décadas.

Sem o PV, a manutenção da rede se torna praticamente inviável.

Função do poço de visita na rede coletora

A principal função do poço de visita é proporcionar acesso à rede para diferentes operações de inspeção e manutenção.

Entre suas principais funções estão:

• Acesso para inspeção visual
  Permite verificar as condições aparentes da estrutura e das tubulações conectadas, auxiliando na identificação de anomalias.
• Limpeza por equipamentos mecanizados
  Possibilita o acesso de equipamentos utilizados na limpeza e manutenção da rede.
• Desobstrução da rede
  Fornece pontos de acesso para intervenções quando ocorre acúmulo de sólidos ou bloqueio da tubulação.
• Ventilação do sistema
  Contribui para a renovação do ar e o controle das condições atmosféricas no interior da rede, conforme as características do sistema.

Além dessas funções, o PV permite que diferentes trechos da rede sejam conectados de maneira organizada, especialmente em mudanças de direção, declividade e interseções.

Na prática, o poço de visita funciona como um ponto estratégico de acesso a uma infraestrutura que, depois de enterrada, deixa de estar diretamente disponível para inspeção.

Por isso, sua localização, execução e conservação influenciam diretamente a capacidade de manutenção e a vida útil da rede.

Critérios de dimensionamento do poço de visita

O dimensionamento do poço de visita não deve considerar apenas suas dimensões físicas. A estrutura precisa ser compatível com as tubulações conectadas, a profundidade da rede, as condições de manutenção e os requisitos técnicos aplicáveis ao projeto.

Entre os principais fatores considerados estão:

• Diâmetro das tubulações conectadas
  Influencia as dimensões e a configuração das entradas e saídas do PV, além das condições de transição do escoamento.
• Profundidade da rede
  Quanto maior a profundidade, maiores podem ser as exigências relacionadas à segurança, acesso e estabilidade da estrutura.
• Espaço necessário para manutenção
  As dimensões devem permitir que as operações previstas de inspeção, limpeza e desobstrução sejam realizadas de maneira adequada.
• Normas técnicas locais
  Além das normas aplicáveis, devem ser observadas as especificações da concessionária ou do órgão responsável pelo sistema.

As dimensões internas devem, portanto, ser definidas de acordo com as características específicas de cada projeto, considerando profundidade, diâmetro das tubulações, equipamentos utilizados na manutenção e requisitos normativos.

Em estruturas mais profundas ou com características específicas, podem ser necessários elementos complementares, como:

• Escada ou sistema de acesso adequado
  Permite o acesso à estrutura quando sua configuração e profundidade exigirem esse recurso, observando os requisitos de segurança aplicáveis.
• Anéis pré-moldados
  Podem ser utilizados na composição estrutural de determinados tipos de PV, proporcionando padronização e agilidade na execução.
• Tampão compatível com a carga da via
  Deve ser especificado de acordo com as condições de tráfego e as cargas às quais estará submetido.

Um PV subdimensionado pode dificultar a manutenção; um PV inadequadamente especificado pode comprometer a segurança, a durabilidade e o desempenho da estrutura.

Por isso, o dimensionamento deve ser tratado como parte integrante do projeto da rede, e não como uma decisão tomada apenas durante a execução.

Tipos de poço de visita

Os principais tipos utilizados em redes coletoras são os poços moldados in loco e os poços pré-moldados. A escolha entre eles depende das características do projeto, das condições da obra, do prazo disponível e dos padrões adotados pelo contratante ou pela concessionária.

Poço de visita em concreto moldado in loco

É executado diretamente no local da obra, permitindo maior adaptação às condições específicas encontradas em campo.

• Maior flexibilidade
  A estrutura pode ser adaptada às dimensões, profundidade e configurações necessárias para cada situação.
• Exige controle executivo rigoroso
  Dimensões, armaduras, concreto, acabamento e posicionamento das conexões precisam ser cuidadosamente controlados durante a execução.

Poço de visita pré-moldado

É produzido previamente e levado à obra para montagem, proporcionando maior velocidade e padronização da execução.

• Execução mais rápida
  A montagem dos elementos pré-fabricados reduz o tempo necessário para a construção da estrutura em campo.
• Maior padronização
  Os componentes são produzidos previamente, permitindo maior controle dimensional e repetibilidade.
• Redução de variabilidade na obra
  A utilização de elementos industrializados pode diminuir a quantidade de etapas executadas diretamente no canteiro.

Atenção: a escolha entre uma solução moldada in loco e uma solução pré-moldada não deve considerar apenas o custo inicial. Condições de acesso, profundidade, logística, disponibilidade de equipamentos, prazo de execução e especificações da concessionária também precisam ser avaliados.

Execução do poço de visita na obra

A execução do poço de visita exige uma sequência organizada de serviços. Embora as etapas possam variar conforme o tipo de estrutura e as condições do projeto, alguns cuidados são fundamentais para garantir estabilidade, estanqueidade e funcionamento hidráulico adequado

• Escavação da vala com dimensões adequadas:
  A escavação deve considerar as dimensões externas da estrutura, a profundidade prevista em projeto, as condições do solo e o espaço necessário para execução e segurança dos trabalhadores. Quando necessário, devem ser adotadas medidas de contenção ou escoramento.
• Regularização do fundo
  O fundo da escavação deve ser regularizado e preparado para receber a base do PV, evitando pontos de apoio inadequados ou materiais que possam comprometer a estabilidade da estrutura.
• Execução da base em concreto
  Quando especificada em projeto, a base deve proporcionar apoio uniforme à estrutura e receber o devido controle quanto às dimensões, nível e resistência do concreto.
• Montagem da estrutura (pré-moldada ou moldada in loco)
  Nos PVs pré-moldados, os componentes devem ser posicionados e alinhados corretamente. Nas estruturas moldadas in loco, devem ser observados os requisitos de forma, armadura, concretagem e cura previstos no projeto.
• Conexão das tubulações
  As tubulações de entrada e saída devem ser conectadas respeitando as cotas, o alinhamento e as condições de projeto. Conexões mal posicionadas podem provocar problemas hidráulicos e dificultar futuras intervenções de manutenção.
• Execução do fundo canaleta
  O fundo do PV deve ser moldado de forma a conduzir o esgoto entre as tubulações conectadas, proporcionando uma transição contínua e evitando regiões onde possam ocorrer retenção e deposição de sólidos.
• Reaterro e compactação
  Após a conclusão das verificações necessárias, o reaterro deve ser executado em camadas, com compactação compatível com as especificações do projeto e as condições do local. Em áreas pavimentadas, esse controle é especialmente importante para evitar recalques posteriores.

Um detalhe que merece atenção: o fundo canaleta

O fundo canaleta é um dos elementos que mais merece atenção durante a execução do PV. Seu objetivo não é simplesmente “preencher” o fundo da estrutura, mas conduzir o fluxo de maneira contínua entre os trechos de tubulação.

Desníveis abruptos, superfícies muito irregulares ou transições mal executadas podem favorecer a deposição de sólidos e prejudicar o escoamento.

Esse detalhe pode parecer pequeno diante de toda a estrutura do poço de visita, mas é justamente um exemplo de como a qualidade de execução de um elemento aparentemente simples pode influenciar o desempenho de todo o sistema.

Esse detalhe é frequentemente negligenciado.

Distância entre poços de visita

A distância entre poços de visita varia conforme normas técnicas e critérios operacionais.

Em geral, eles são instalados:

• Em intervalos regulares
  Conforme os critérios estabelecidos pelo projeto, pelas normas aplicáveis e pelos padrões da concessionária, de forma a permitir a inspeção e a manutenção adequadas da rede.
• Em mudanças de alinhamento
  Possibilitando a conexão adequada entre trechos com diferentes condições geométricas.
• Em pontos estratégicos para manutenção
  Especialmente onde as características da rede ou as condições de operação exigem maior facilidade de acesso.

A distância entre os poços de visita não deve ser definida apenas pela tentativa de reduzir o número de estruturas. É necessário considerar as características da rede, os equipamentos disponíveis para manutenção, as condições de acesso e os critérios estabelecidos para aquele sistema.

Erros comuns na execução de poço de visita

Alguns erros recorrentes incluem:

• Fundo canaleta mal executado
  Desníveis, superfícies irregulares ou transições inadequadas podem favorecer a deposição de sólidos e prejudicar o escoamento.
• Conexão desalinhada das tubulações
  Diferenças de alinhamento ou de cota podem criar descontinuidades no fluxo e dificultar futuras operações de manutenção.
• Tampão inadequado para carga da via
  O elemento deve ser compatível com as cargas às quais estará submetido; uma especificação inadequada pode provocar deformações, deslocamentos ou ruptura.
• Falta de vedação adequada
  Falhas nas juntas e conexões podem permitir a entrada de água externa na rede ou a saída de esgoto para o solo.
• Reaterro mal compactado ao redor da estrutura
  A compactação inadequada pode provocar recalques diferenciais, afetando o PV e o pavimento ao seu redor.

Esses problemas podem resultar em infiltrações, recalques, obstruções, danos ao pavimento e aumento da frequência de manutenção. O mais preocupante é que algumas dessas manifestações podem aparecer somente meses ou anos depois da conclusão da obra.

Por isso, a qualidade do PV não deve ser avaliada apenas pela aparência da estrutura concluída. É necessário verificar também suas conexões, cotas, estanqueidade e condições do reaterro.

Segurança na execução do PV

O poço de visita envolve escavações que podem atingir profundidades consideráveis e pode apresentar riscos específicos associados a espaços confinados e à presença de gases. Por isso, a segurança precisa ser considerada desde a preparação da escavação até a conclusão do reaterro.

Entre os principais cuidados estão:

• Escoramento adequado da vala
  Quando as condições da escavação exigirem, o sistema de contenção deve ser definido e executado de forma a reduzir o risco de desmoronamento e soterramento.
• Uso dos EPIs e EPCs previstos
  Os equipamentos de proteção devem ser selecionados de acordo com os riscos identificados para cada etapa do serviço.
• Controle de acesso à área de trabalho
  A região da escavação deve permanecer sinalizada e protegida, evitando a aproximação de pessoas não autorizadas e reduzindo riscos de queda.
• Atenção à presença de gases
  Ambientes associados a redes de esgoto podem apresentar atmosferas perigosas. Antes e durante determinadas atividades, devem ser adotados os procedimentos de segurança aplicáveis à situação.

Segurança não é uma etapa separada da execução. Ela faz parte do planejamento e deve acompanhar cada fase da implantação do PV.

Perguntas frequentes sobre poço de visita (PV)

Qual a função do poço de visita na rede de esgoto?

Permitir acesso para inspeção, limpeza, manutenção e conexão de trechos da rede.

Qual a distância ideal entre poços de visita?

Depende de norma e padrão da concessionária, mas deve permitir manutenção eficiente.

O poço de visita pode ser pré-moldado?

Sim. Estruturas pré-moldadas são amplamente utilizadas pela agilidade e padronização.

Conclusão

O poço de visita é um elemento indispensável na rede coletora de esgoto. Seu correto dimensionamento e execução impactam diretamente a manutenção, segurança e vida útil do sistema.

Negligenciar detalhes construtivos pode gerar problemas recorrentes e custos operacionais elevados.

Em projetos de saneamento, o PV não é apenas um ponto de acesso — é um componente estratégico do sistema.
