Rede coletora de esgoto: dimensionamento, execução e pontos críticos

A rede coletora de esgoto é uma das principais estruturas de um sistema de esgotamento sanitário. Quando funciona corretamente, sua presença quase não é percebida pela população: o esgoto é coletado, transportado e encaminhado para as etapas seguintes do sistema.

Quando apresenta problemas, porém, os efeitos podem aparecer na forma de entupimentos, extravasamentos, rompimentos de pavimento, infiltrações e necessidade recorrente de manutenção.

Antes de analisar critérios hidráulicos, declividades ou métodos de execução, é importante compreender que a rede coletora não funciona de forma isolada.

Ela faz parte de um sistema que envolve ligações prediais, poços de visita, interceptores, estações elevatórias, emissários e estações de tratamento.

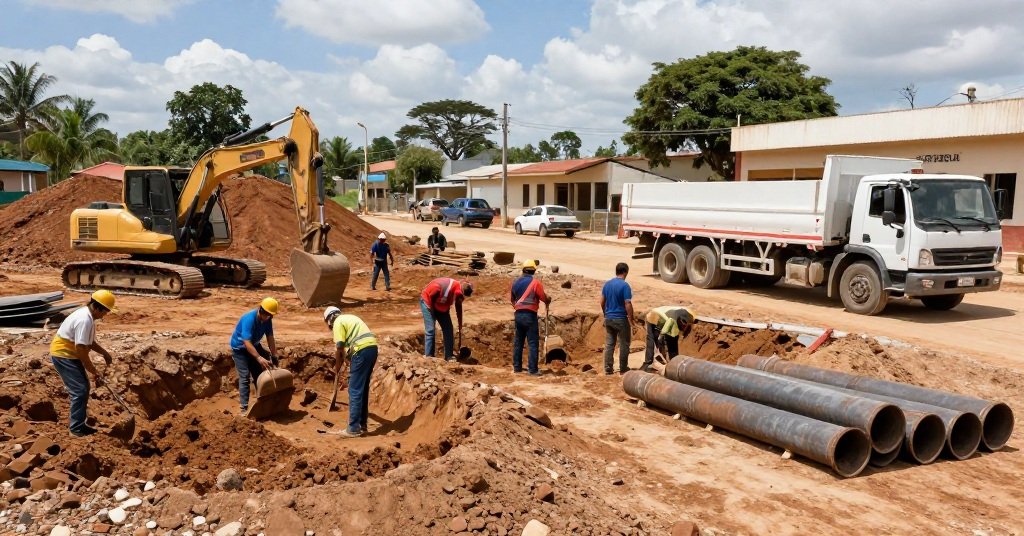

Para entender essa visão de conjunto, veja também [Como funciona uma obra de rede de esgoto na prática], que apresenta as principais etapas de implantação de uma rede e os desafios encontrados no campo.

Este artigo aborda os principais fatores que determinam o desempenho de uma rede coletora ao longo de sua vida útil, desde o dimensionamento hidráulico até os pontos críticos da execução.

Uma rede coletora bem-sucedida não depende apenas de um bom projeto ou de uma execução cuidadosa.

É necessário que exista coerência entre aquilo que foi projetado e aquilo que é executado em campo.

Um dimensionamento hidraulicamente adequado pode apresentar problemas se a tubulação for assentada com cotas incorretas.

Da mesma forma, uma execução tecnicamente cuidadosa não consegue corrigir um dimensionamento inadequado.

Por isso, projeto e execução precisam ser analisados em conjunto.

O projeto define as condições que a rede precisa atender. A execução precisa garantir que essas condições sejam reproduzidas fisicamente no terreno.

Essa relação é especialmente importante porque as redes coletoras normalmente trabalham por gravidade.

• Na rede coletora, o projeto define o comportamento esperado do sistema. A execução precisa transformar esse comportamento calculado em realidade no terreno.

A rede coletora é o conjunto de tubulações responsável por transportar o esgoto sanitário das ligações prediais até os demais componentes do sistema, como interceptores ou estações elevatórias.

Em grande parte das redes urbanas, o escoamento ocorre por gravidade.

Isso significa que o funcionamento depende diretamente de fatores como:

• Topografia do terreno;
• Cotas de assentamento;
• Declividade da tubulação;
• Diâmetro;
• Vazão de contribuição;
• Condições de execução.

Diferentemente de uma rede pressurizada, não existe uma bomba corrigindo continuamente uma condição desfavorável de cota.

A rede precisa ser concebida para que a própria geometria do sistema permita o escoamento adequado.

Por isso, pequenos erros de execução podem assumir proporções importantes quando se acumulam ao longo de centenas de metros.

A vazão é um dos primeiros parâmetros definidos no dimensionamento hidráulico.

De forma simplificada, sua estimativa considera:

• População contribuinte;
• Consumo médio per capita de água;
• Coeficiente de retorno;
• Contribuições de infiltração;
• Fatores de pico;
• Horizonte de projeto.

A vazão média pode ser estimada a partir da relação entre população, consumo per capita e coeficiente de retorno.

Onde:

• Qₘ = vazão média de esgoto;
• P = população contribuinte;
• q = consumo per capita de água;
• Cᵣ = coeficiente de retorno;
• 86400 = conversão de segundos por dia.

Essa é uma representação simplificada. Em um projeto real, os critérios adotados devem seguir as normas aplicáveis, as características locais e as exigências da concessionária responsável.

Além da vazão média, é necessário avaliar as condições de maior contribuição.

A rede precisa ser capaz de atender às condições de pico previstas no horizonte de projeto.

Por isso, o dimensionamento deve considerar fatores como:

• Vazão máxima horária;
• Coeficientes de pico;
• Crescimento populacional;
• Contribuições futuras;
• Infiltração.

A infiltração merece atenção especial.

Em regiões com lençol freático elevado ou sistemas sujeitos à entrada de água externa, a contribuição de infiltração pode aumentar significativamente a vazão transportada.

Esse tipo de problema nem sempre aparece no início da operação. Pode se tornar mais relevante com o envelhecimento das juntas e componentes da rede.

Para aprofundar o cálculo de vazão e os demais critérios hidráulicos, veja também Como dimensionar rede coletora de esgoto: conceitos básicos.

O diâmetro da tubulação não deve ser definido apenas pelo resultado matemático do cálculo hidráulico.

Também existem critérios operacionais e normativos.

Em redes públicas, o diâmetro mínimo usualmente adotado é DN 150 mm, mas a definição final deve sempre ser verificada conforme a norma vigente e o padrão da concessionária ou órgão responsável pelo sistema.

O limite mínimo está relacionado a fatores como:

• Possibilidade de manutenção;
• Risco de obstrução;
• Condições de operação;
• Padronização;
• Possibilidade de expansão do sistema.

Assim, mesmo quando uma determinada vazão poderia ser transportada hidraulicamente por uma tubulação menor, outros critérios podem impedir essa solução.

Declividade, velocidade e autolimpeza

A declividade é um dos elementos mais importantes do dimensionamento de uma rede coletora.

Ela influencia diretamente a velocidade do escoamento e, consequentemente, a capacidade de transporte dos sólidos.

Quando a declividade é insuficiente, a velocidade pode ficar baixa e favorecer a deposição de sólidos.

Quando é excessiva, podem surgir condições hidráulicas desfavoráveis, dependendo da configuração do sistema e das características da tubulação.

O objetivo é encontrar uma condição adequada entre:

declividade + diâmetro + vazão + velocidade + condições de operação.

A chamada condição de autolimpeza busca evitar que sólidos se depositem continuamente no fundo da tubulação.

Por isso, a declividade não deve ser analisada isoladamente.

Ela precisa ser compatível com a vazão prevista e com as características geométricas do trecho.

Fundamentos hidráulicos aplicados à rede coletora

As redes coletoras normalmente trabalham com escoamento parcialmente cheio.

Entre as relações utilizadas para avaliação hidráulica está a equação de Manning.

Equação de Manning para velocidade:

Onde:

• V = velocidade média do escoamento
• n = coeficiente de rugosidade de Manning
• R = raio hidráulico
• i = declividade

A vazão pode então ser relacionada à velocidade pela expressão:

• Q = vazão;
• A = área molhada;
• V = velocidade média.

Essas relações permitem verificar se o trecho projetado apresenta condições hidráulicas compatíveis com a vazão prevista.

A vazão não permanece necessariamente constante ao longo de toda a rede.

À medida que novas contribuições entram no sistema, a vazão aumenta.

Por isso, cada trecho precisa ser analisado considerando sua condição específica de contribuição, diâmetro e declividade.

Um projeto que verifica apenas um ponto representativo pode deixar de identificar condições desfavoráveis em determinados trechos.

É durante a execução que muitos dos parâmetros definidos no projeto precisam ser reproduzidos fisicamente.

Nesse momento, o controle deixa de ser apenas documental e passa a envolver topografia, equipe, equipamentos, materiais, solo e condições reais do terreno.

A cota de fundo da tubulação — ou cota invertida — é um dos principais controles geométricos da execução.

Como a rede trabalha por gravidade, a posição vertical de cada trecho influencia diretamente sua declividade.

Na prática, esse controle deve ser acompanhado durante a execução, e não apenas conferido depois que a vala já estiver fechada.

Pequenos desvios podem provocar:

• Redução da declividade;
• Trechos com contra-declividade;
• Acúmulo de sólidos;
• Necessidade de retrabalho;
• Problemas operacionais futuros.

Por isso, o acompanhamento topográfico contínuo é uma das ferramentas mais importantes para garantir que o projeto seja efetivamente reproduzido em campo.

• Na rede coletora, alguns centímetros de erro podem parecer pouco durante a execução, mas podem representar um problema hidráulico depois que a vala desaparece.

O fundo da vala precisa ser regularizado de acordo com a geometria prevista para o assentamento da tubulação.

Antes da instalação, é importante verificar:

• Regularidade do fundo;
• Cota prevista;
• Estabilidade do terreno;
• Ausência de materiais inadequados;
• Condições para apoio uniforme da tubulação.

Dependendo do solo, do material da tubulação e das especificações do contrato, pode ser necessário utilizar um berço de areia ou outro material granular.

Sua função é proporcionar apoio adequado e reduzir concentrações de carga sobre a tubulação.

A utilização do berço não deve ser presumida como obrigatória em qualquer situação, nem descartada sem análise.

A solução deve seguir:

• Projeto;
• Especificação técnica;
• Norma aplicável;
• Características do solo;
• Material da tubulação;
• Exigências da concessionária.

Durante o assentamento, a tubulação precisa manter o alinhamento horizontal e a declividade prevista.

As juntas também precisam ser corretamente executadas para garantir a estanqueidade e evitar deslocamentos posteriores.

Os principais pontos de controle são:

Verificação	O que observar
Alinhamento	Tubos corretamente posicionados no eixo previsto.
Declividade	Cotas compatíveis com o projeto.
Juntas	Encaixe e vedação executados conforme especificação.
Apoio	Tubulação apoiada de forma uniforme.
Conexões	Ligações corretamente posicionadas e alinhadas.

Um erro pequeno em um único tubo pode parecer irrelevante.

O problema aparece quando vários desvios se acumulam ao longo do trecho.

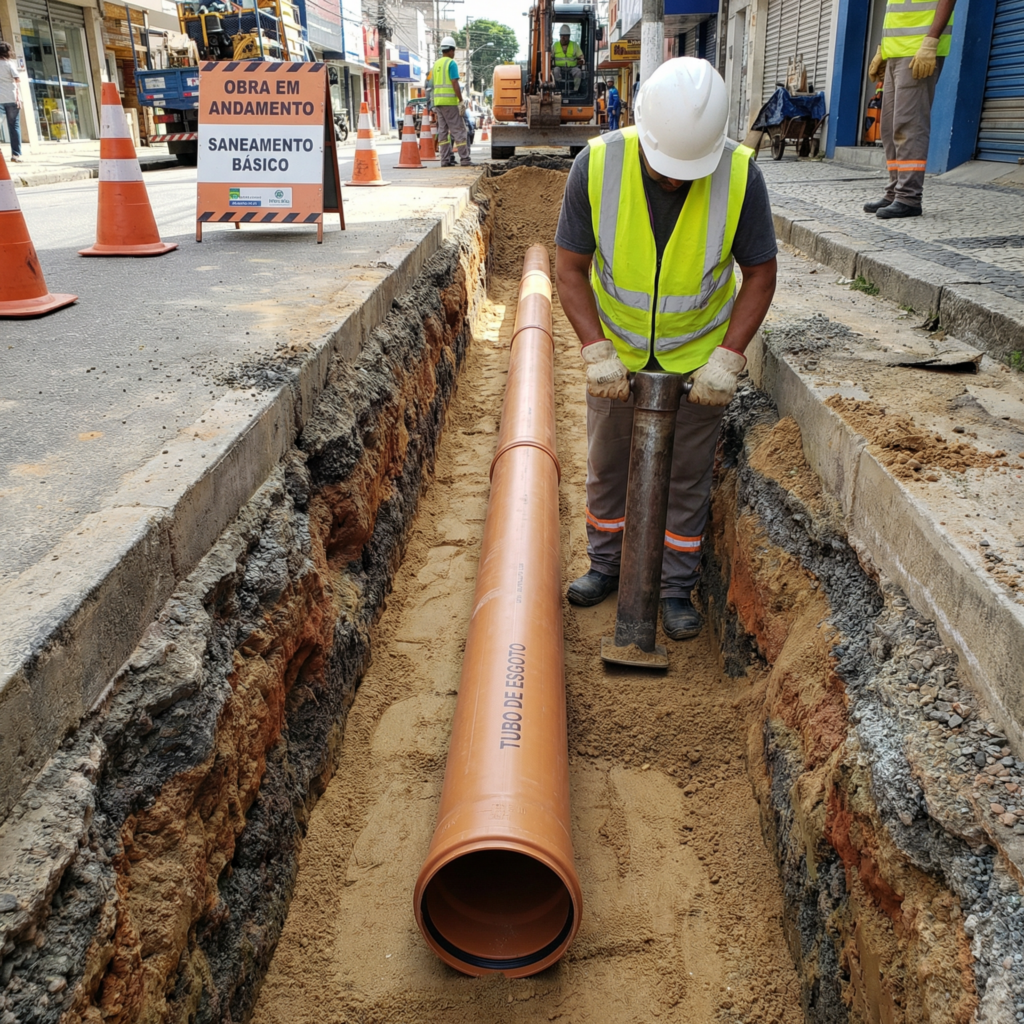

O reaterro não deve ser tratado como uma simples etapa de fechamento da vala.

Ele influencia diretamente a estabilidade do solo ao redor da tubulação e a durabilidade da pavimentação posteriormente recomposta.

A execução deve considerar:

• Material adequado;
• Lançamento em camadas;
• Controle de umidade;
• Compactação compatível com a especificação;
• Atenção especial à região próxima à tubulação.

Em áreas sujeitas ao tráfego, o controle deve ser ainda mais rigoroso.

Dependendo das especificações do projeto, podem ser utilizados ensaios de controle de compactação, como os associados ao ensaio de Proctor.

Na região imediatamente próxima à tubulação, o processo precisa ser conduzido de forma a evitar danos ao tubo.

À medida que o recobrimento aumenta, podem ser utilizados equipamentos de compactação compatíveis com a condição da vala e com a especificação executiva.

Os problemas podem aparecer muito tempo depois da obra:

• Recalques;
• Depressões no pavimento;
• Afundamentos;
• Movimentação da tubulação;
• Danos à pavimentação;
• Em situações mais graves,
• Ruptura da tubulação.

É por isso que uma obra aparentemente concluída pode continuar apresentando problemas meses ou anos depois.

Poços de visita: função estrutural e operacional

Os poços de visita (PV) são elementos fundamentais da rede coletora.

Eles permitem, entre outras funções:

• Inspeção;
• Limpeza;
• Desobstrução;
• Mudança de direção;
• Mudança de declividade;
• Conexão entre trechos.

Reduzir indiscriminadamente a quantidade de PVs para diminuir o custo inicial pode gerar consequências durante a operação.

Menos pontos de acesso podem significar maior dificuldade para realizar inspeções e intervenções futuras.

Por isso, a quantidade e o posicionamento dos PVs precisam ser definidos por critérios técnicos e operacionais.

Para aprofundar o assunto, veja também Poço de Visita (PV): função, dimensionamento e execução na rede de esgoto.

Erros comuns em rede coletora de esgoto

Os problemas encontrados em uma rede coletora nem sempre são resultado de cálculos hidráulicos incorretos.

Muitas vezes, eles começam no planejamento, no levantamento ou durante a própria execução.

Erro	Por que é crítico?	Como evitar
Levantamento topográfico impreciso	Pode comprometer cotas e declividades de vários trechos.	Conferir referências e levantamento antes da execução.
Interferências não identificadas	Podem paralisar a frente ou exigir alteração do traçado.	Compatibilizar projetos e investigar pontos críticos.
Falta de fiscalização contínua	Erros podem permanecer ocultos até o fechamento da vala.	Realizar conferências durante a execução.
Testes de estanqueidade negligenciados	Falhas podem permanecer ocultas após o reaterro.	Realizar os ensaios previstos antes do fechamento definitivo.
Planejamento executivo insuficiente	Aumenta improvisos, retrabalho e perda de produtividade.	Planejar sequência, recursos, interferências e restrições.

Na prática, o problema raramente está simplesmente na ausência de uma norma.

Ele costuma aparecer quando uma informação importante não foi analisada, uma condição de campo não foi identificada ou um controle deixou de ser realizado no momento adequado.

É justamente por isso que o planejamento precisa começar antes da escavação.

Para aprofundar esse aspecto, veja também 5 erros de planejamento que atrasam obras pequenas (e como evitá-los).

Uma rede coletora faz parte de um sistema maior.

Por isso, uma falha localizada pode produzir consequências que vão muito além do trecho onde ocorreu.

Por exemplo:

Erro de execução → alteração do escoamento → aumento de deposição → manutenção recorrente → impacto operacional no sistema.

Dependendo da gravidade, problemas na rede podem contribuir para:

• Aumento da frequência de manutenção;
• Extravasamentos;
• Sobrecarga de componentes a jusante;
• Aumento de custos operacionais;
• Reclamações da população;
• Redução da confiabilidade do sistema.

Essa é uma das razões pelas quais o engenheiro precisa desenvolver uma visão sistêmica da obra.

O dimensionamento e a execução devem observar as normas técnicas brasileiras vigentes e as especificações do órgão ou concessionária responsável pelo sistema.

Entre as referências que podem estar relacionadas ao tema estão:

Relacionada ao projeto de redes coletoras de esgoto sanitário e aos critérios utilizados no dimensionamento.

Relacionada à execução de redes coletoras de esgoto sanitário.

Relacionada a projeto e execução de valas para assentamento de tubulações e outros aspectos associados à implantação.

Atenção: normas técnicas podem passar por revisões. Antes de utilizar uma norma como referência formal em projeto, orçamento ou execução, confirme sempre a edição vigente e as exigências específicas da concessionária ou contratante.

Em vez de simplesmente perguntar se “a rede está pronta”, é mais útil verificar se os principais controles foram efetivamente atendidos.

Verificação	Pergunta
Vazão	A vazão de projeto considera população, consumo, retorno, infiltração e fatores de pico aplicáveis?
Diâmetro	O diâmetro atende aos critérios hidráulicos e normativos?
Declividade	Cada trecho apresenta declividade compatível com o projeto?
Verificação hidráulica	Os trechos foram avaliados considerando suas respectivas vazões?
Topografia	As cotas foram conferidas durante a execução?
Fundo de vala	O fundo foi regularizado e preparado conforme especificação?
Assentamento	A tubulação está corretamente apoiada e alinhada?
Juntas	As juntas foram executadas e verificadas adequadamente?
Reaterro	A compactação foi realizada em camadas e conforme os critérios especificados?
Estanqueidade	Os testes previstos foram realizados antes do fechamento definitivo?
Poços de visita	A quantidade, posição e execução dos PVs atendem aos critérios técnicos?

Esse tipo de checklist é simples, mas ajuda a transformar o planejamento e o controle em ações objetivas.

Por que reduzir o número de poços de visita para economizar pode ser um problema?

Porque o custo inicial não representa todo o custo do sistema.

Os PVs são pontos de acesso para inspeção, limpeza e desobstrução. Uma redução inadequada pode dificultar intervenções futuras e aumentar os custos de manutenção.

O berço de areia é sempre obrigatório?

Não necessariamente.

A necessidade depende das características do solo, do tipo de tubulação, das especificações do projeto, das normas aplicáveis e dos critérios da concessionária.

Por isso, a decisão deve ser feita caso a caso.

A maioria dos problemas da rede vem do projeto ou da execução?

Não existe uma resposta única para todos os sistemas.

Problemas podem surgir tanto de falhas de dimensionamento e projeto quanto de execução, controle, operação e manutenção.

Na prática, erros de cota, assentamento, juntas, reaterro e interferências podem comprometer uma rede mesmo quando o projeto hidráulico está adequado.

Por que a topografia é tão importante em uma rede coletora?

Porque a rede normalmente funciona por gravidade.

As cotas definem a posição da tubulação e, consequentemente, sua declividade. Um erro de execução pode alterar a condição hidráulica prevista no projeto.

Conclusão

A rede coletora de esgoto é um sistema hidráulico sensível, no qual projeto e execução precisam trabalhar de forma coerente.

O dimensionamento deve considerar vazões, diâmetros, declividades, condições hidráulicas e horizonte de projeto.

A execução precisa transformar esses parâmetros em uma instalação física corretamente posicionada, alinhada, apoiada, estanque e adequadamente reaterrada.

Mas existe uma terceira dimensão que não pode ser ignorada: o controle.

Topografia, fiscalização, verificação das juntas, controle do reaterro, testes e acompanhamento das interferências são parte da engenharia tanto quanto o cálculo hidráulico.

Estudar redes coletoras não significa apenas aprender normas ou decorar equações.

Significa compreender como uma decisão tomada no projeto ou um detalhe aparentemente pequeno executado em campo pode influenciar o funcionamento de um sistema que deverá operar por décadas.

• Uma rede coletora bem executada é aquela que, depois de enterrada, continua funcionando sem que ninguém precise lembrar que ela existe.

E esse resultado começa muito antes da primeira vala ser aberta.

Se este tema despertou seu interesse, os próximos artigos complementam este conteúdo:

• Como dimensionar rede coletora de esgoto: conceitos básicos — Entenda o raciocínio utilizado para definir vazões, declividades e diâmetros.
• Poço de Visita (PV): função, dimensionamento e execução na rede de esgoto — Conheça o papel dos PVs na operação e manutenção da rede.
• Erros comuns na execução de rede de esgoto e como evitar problemas na obra — Veja as falhas mais frequentes encontradas em campo e como preveni-las.
• Como funciona uma obra de rede de esgoto na prática — Acompanhe todas as etapas de implantação de uma rede coletora.
• Planejamento e execução de obras de saneamento: principais desafios e soluções — Entenda como o planejamento influencia o sucesso de empreendimentos de saneamento.
